控制介面
- 3x USB 2.0 Type-A 介面
- 2x RS485 介面
- 2x GND
- D- (A)
- D+ (B)
- 12VDC (輸出)
- 24VDC (輸出)
- 1x USB 2.0 Type-C 介面 (USBC) ，用來連接翼詠科技相關環控產品
- 1x USB 2.0 Type-B 介面 (USBM)，用來連接翼詠科技的控制器
- 24VDC 電源輸入 (建議使用電源供應器功率 > 48W)
- 端子台
- 直流電源連接器
翼詠科技的數據閘道器，提供一個簡易的感應器數據管理解決方案。此數據閘道器提供 RS-485 和 USB 兩種介面來連結各種感測器以收集數據。 RS485 介面提供 12VDC 與 24VDC 的供電源供應，確保數據閘道器可以支援各種感測器。此外，我們也提供一個 8GB 的 USB 隨身碟，可安全地在本地儲存感測器的數據。
此數據閘道器能夠與您的系統連結使用在各種應用上。也能跟翼詠科技的多功能智慧控制器連結，讓您輕易地為任何環境量身訂制各種控制方案。將翼詠科技的多功能智慧控制器和數據閘道器結合起來，即可在各種應用中快速部署一個完整的感應和控制解決方案，無需複雜、昂貴、不易維護與不易擴充功能的 PLC 電箱。
數據閘道器 產品特色
簡易的感應器數據管理，可以用螺絲或 DIN Rail TS-35/7.5mm 固定
提供 RS-485 和 USB 兩種介面
隨附一個 8GB 的 USB 隨身碟，用於本地儲存數據
內置電源隔離和電流突波保護，使與數據閘道器連結的控制器免受雷擊和突波損壞
室內使用，可選購專用的戶外防水盒
可選購可搭配專用戶外防水盒的 24VDC 電源供應器
數據閘道器 介面介紹
- USB1 ~ USB3: USB 2.0 Type-A 介面，用來連接感測器與 8GB USB 隨身碟
- USBC: USB 2.0 Type-C 介面，用來連接翼詠科技相關環控產品
- USBM: USB 2.0 Type-B 介面，用來連接翼詠科技的控制器
- DATA PORT 1 and DATA PORT 2: RS485 介面，用來連接感測器
- 2x GND
- D- (A)
- D+ (B)
- 12VDC
- 24VDC
- INPUT: 24VDC 電源輸入 (建議使用電源供應器功率 > 48W)
- 端子台
- 直流電源連接器
- PWR: LED 顯示 24VDC 電源
- DP1: LED 顯示 DATA PORT 1 資料傳輸
- DP2: LED 顯示 DATA PORT 2 資料傳輸
RS-485 感測器
光
溫度
相對溼度
降雨量
土壤
空氣
數據閘道器 產品內容
數據閘道器 產品規格
產品尺寸與重量
- 5.7” L x 3.7” W x 1.57” H (14.5cm x 9.4cm x 4cm)
- 0.44lbs (0.2Kg)
電源供應
- 輸入: 24VDC/2A
- 輸出: 24VDC/1A, 12VDC/1A
- USB 5V/1A
工作溫度
- -22°F to 140°F (-30°C to 60°C)
產品保固
- 兩年保固
設計
- 可以用螺絲或 DIN Rail TS-35/7.5mm 固定

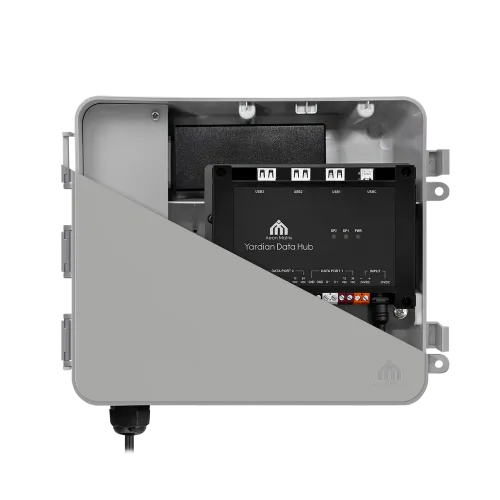

- 包含專用防水盒與 24VDC 電源供應器，可戶外安裝使用
